环路电阻测试仪

时间:2019-06-13    点击量:18

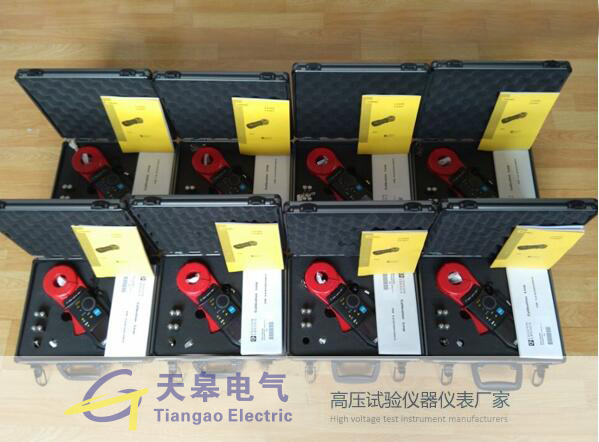

全新升级的 CA6416环路电阻测试仪防雷检测设备(钳形接地电阻测试仪),不需将被测接地点与系统断开,即可快速地测量多点接地系统的接地电阻。只需将钳口钳住接地下引导体或接地极即可测得其接地电阻。由于测量时不用断开接地系统,用户能够同时测量到接地回路上的各个联结及接点等质量


>更大的测量范围:

►      回路电阻:0.01 -- 1500Ω

►      回路电感:10 ----- 500μH

►      泄漏电流:0.2mA ---- 40A

>独创:“转换频率计算”,“地电压”及“回路电感”测量功能

>具有“钳口开启助力系统”

>具有告警组态功能(电阻、电流、地电压)

>软件支持安卓系统设备,可GPS定位测试位置



产品应用:

  • 测量电力系统接地极及地网电阻

  • 在多点接地系统中,无需断开被测接地极

  • 测量大楼接地回路电阻及导通性

  • 测量接地系统中的泄漏电流

  • 可先在现场进行测试并记录,之后再回读并分析测量数据

  • 适用于移动通信基站塔及通信站台

  • 适用于游泳池、温泉及其他消费性公共场所的电气设备




CA 6416

CA 6417

技术指标                                  测量范围 / 分辨率 / 精度

接地回路电阻(Ω)

测量范围/分辨率/精度



1,500-计数显示



0.010至0.099 / 0.001 / ±1.5%±0.01

0.1至0.99 / 0.01 / ±1.5%±2r

1.0至49.9 / 0.1 / ±1.5%±r

50.0至99.5 / 0.5 / ±2%±r

100至199 / 1 / ±3%±r

200至395 / 5 / ±5%±r

400至590 / 10 / ±10%±r

600至1,150 / 50 / 约20%

1,200至1,500 / 50 / 约25%

测量频率

2,083 Hz

转换频率计算 50, 60, 128, 2,083 Hz

回路电感测量(μH)

测量范围/分辨率/精度



10至100 / 1 / ±5%±0.01

100至500 / 1 / ±3%±r

地电压(V)

测量范围/分辨率/精度



0.1至4.9 / 0.1

5.0至49.5 / 0.5

50.0至75.0 / 1

电流 / 泄漏电流

测量范围/分辨率/精度



4,000-计数显示



0.200至0.999 mA / 1 μA / ±2%±50μA

1.000至9.990 mA / 10 μA / ±2%±50μA

10.00至99.90 mA / 100 μA / ±2%±r

100.0至990.0 mA / 1 mA / ±2%±r

1.000至39.99 A / 10 mA / ±2%±r

组态设定


模式

标准 或 高级

告警功能

Z, V, 和 A(可组态设定)

蜂鸣器功能

保持 (HOLD) 功能

手动 或 自动 PRE-HOLD(预先保持)

自动关机功能

显示

152段 OLED,显示区域 48 x 39 mm

钳口直径

Φ35mm

储存(带日期时间标记)

300笔

2,000 笔

通讯

-

蓝牙 class 2

电源

4 x 1.5V LR6 (AA) 碱性电池

电池使用寿命

1,440次,每次30s测量

自动校准

开机后自动进行

电气安规

IEC 61010 600V CAT IV

防护指数

IP 40

外型尺寸 / 重量

55 x 95 x 262 mm
