TG3000接地电阻测试仪

时间:2019-06-11    点击量:20

上海天皋电气科技有限公司生产销售的TG3000接地电阻测试仪又名三线接地电阻测试仪、接地电阻表等是检验测量接地电阻常用仪表的常用仪表,采用了超大LCD灰白屏背光显示和微处理机技术,满足二线、三线测试电阻要求。适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表测试精准、快速、简捷、稳定可靠等特点。符合气象局第31号令要求:接地电阻测试仪测试电流:>20mA(正弦波),分辨率:0.01Ω,包检定校准合格,欢迎您的咨询选购!


TG3000接地电阻测试仪技术参数:

接地电阻量程

0.01Ω~3000Ω    精度±1.5%rdg±5dgt

接地电阻分辨率

0.01Ω

接地电压量程

0.01~100.0V AC        精度±1%rdg±3dgt

接地电压分辨率

0.01V

基准条件

23℃±5℃,75%rh以下   (辅助接地电阻100Ω±5%,对地电压<10V)

功    能

接地电阻测量,对地电压测量,低值电阻测量

电    源

DC 6V 铅酸蓄电池

背    光

可控灰白屏背光,适合昏暗场所使用

测量方式

精密三线测量、简易两线测量

测量方法

接地电阻:额定电流变极法,测试电流> 20mA (正弦波)

对地电压:平均值整流

测试频率

128Hz/50 Hz

显示模式

4位超大LCD显示,灰白屏背光

测量指示

测量中LED闪烁指示,LCD倒计数显示

LCD尺寸

108mm×65mm

仪表尺寸

长宽高:277.2mm×227.5mm×153mm

测试线长

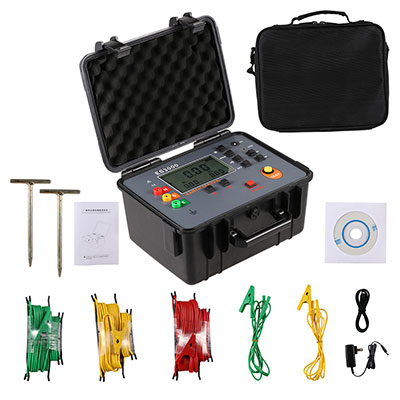

3条:红色15m,黄色10m,绿色5m各1条

简易测试线

2条:红色1.6m,绿色1.6m各1条

辅助接地棒

2根:φ10mm×200mm

测量时间

对地电压:约2次/秒;接地电阻:约5秒/次

测量次数

5000次以上

线路电压

测量对地电压:AC 600V以下测量

USB接口

具有USB接口,软件监控,存储数据可以上传电脑,保存打印

通 讯 线

USB通讯线1条,长1.5m

数据存储

500组,闪烁显示“FULL”符号表示存储已满

数据查阅

数据查阅功能:“MR”符号显示

溢出显示

超量程溢出功能:“OL”符号显示

报警功能

测量值超过报警设定值时发出报警提示

电池电压

电池电量实时显示,电池电压低时提醒及时充电

功    耗

背光:25mA Max

待机: 25mA Max(背光关闭)

测量:70mA Max(背光关闭)

质    量

仪表: 2397g(含电池)

测试线:861.5g(含简易测试线)

辅助接地棒: 425g(2根)

仪表袋: 271g

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-20℃~60℃;70%rh以下

过载保护

接地电阻:E-HE-S各端口间AC 280V/3秒

绝缘电阻

10MΩ以上(电路与外壳之间500V)

耐    压

AC 3700V/rms(电路与外壳之间)

电磁特性

IEC61010-4-3,无线频率电磁场≤1V/m

适合安规

IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V
