TGDW-5A防雷大地网测试仪|防雷检测仪器

时间:2019-06-11    点击量:15

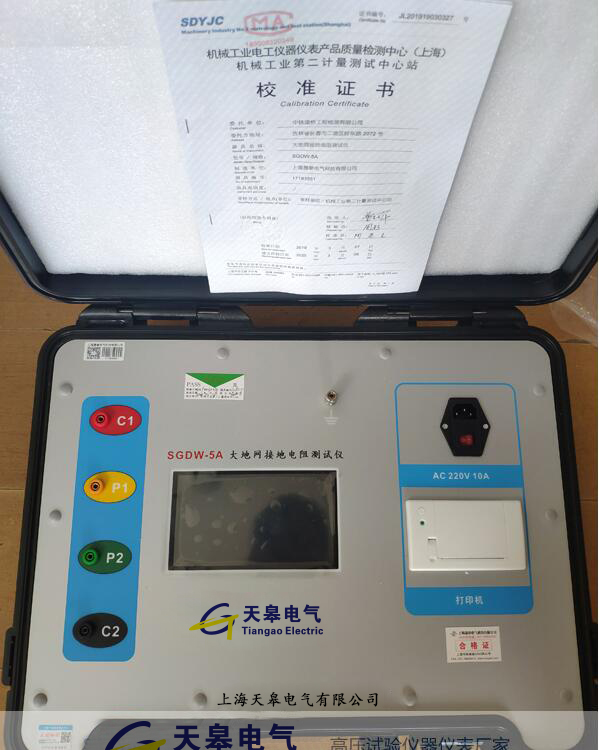

上海天皋电气生产销售的TGDW-5A防雷大地网测试仪|防雷检测仪器(大地网接地电阻测试仪),可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型,采用了新型变频交流电源,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。

技术参数:

1、阻抗测量范围:0Ω~200Ω

2、分辨率:0.001Ω

3、测量误差:±(读数×2%+0.005Ω)

4、抗工频50Hz 电压干扰能力:10V

5、测试电流波形:正弦波

6、测试电流频率:45Hz/55Hz 49Hz/51Hz 等多组自动双变频可选

7、最大输出电流:5A

8、最大输出电压:400V

9、测量线要求: 电流线铜芯截面积≥2.0mm2

电压线铜芯截面积≥1.5mm2

10、供电电源:AC220V±10%,50Hz

11、外形尺寸:440×350×210

12、仪器重量:10kg


上海天皋电气科技有限公司甲级防雷检测设备乙级防雷检测设备|防雷接地测试仪器设备、防雷大地网测试仪|防雷检测仪器清单



序号

仪器设备名称

配置台数

主要性能要求



甲级

乙级


1.

激光测距仪

量程:0-150m

2.

测厚仪

金属厚度测量,超声波

3.

经纬仪

量程:0-360°,分辨率:2″

4.

拉力计

量程:0-40kgf

5.

可燃气体测试仪

适用气体:可燃气体

6.

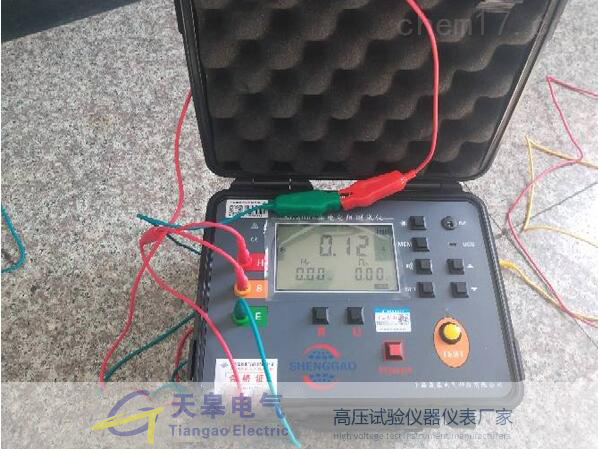

接地电阻测试仪

测试电流:>20mA(正弦波),分辨率:0.01Ω

7.

大地网测试仪


测试电流:>3A,分辨率:0.001~99.999Ω,频率可选

8.

土壤电阻率测试仪

四线法测量,测试电流:>20mA(正弦波)分辨率:0.01Ω

9.

等电位测试仪

测试电流: ≥1A,四线法测试,分辨率:0.001Ω,具备大容量锂电池

10.

环路电阻测试仪

电阻测量分辨率:0.001Ω,电流测量分辨率:1μA

11.

防雷元件测试仪

测试器件:MOV,具备大容量锂电池

12.

绝缘电阻测试仪

0-1000MΩ

13.

表面阻抗测试仪

测量范围:103-1010Ω

14.

静电电位测试仪

测量范围:±20kv

15.

数字万用表

电压、电流、电阻测量,分辨率:3位半

16.

防爆对讲机


防爆对讲

17.

标准电阻

10-3~105欧姆,功率1/2w,线绕型

18.

钢卷尺

分辨率:0.01m

19.

游标卡尺

量程:0-150mm

20.

仪器携带箱(选配)



用于上述设备的存放和携带
