TG3010E防雷土壤电阻率测试仪优势

时间:2019-06-11    点击量:68

防雷土壤电阻率测试仪优势又名数字接地电阻测试仪、接地电阻土壤电阻率测试仪、四线接地测试仪、精密接地电阻测试仪等是检验测量接地电阻常用仪表的常用仪表,电阻测量范围:0.01Ω~30.00kΩ,接地电压范围:0.01~600V,同时存储500组数据。

防雷土壤电阻率测试仪优势采用了超大LCD灰白屏背光显示和微处理机技术,满足二、三、四线测试电阻和土壤电阻率要求。适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表测试精准、快速、简捷、稳定可靠等特点。

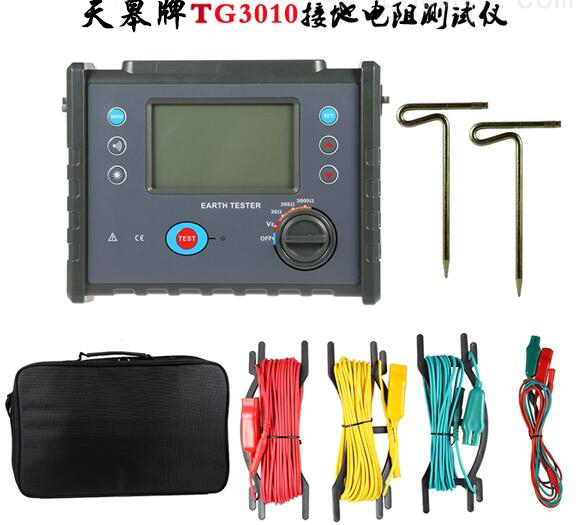

微信图片_20190601162916.jpg技术参数:

功    能

二三四线测量接地电阻、土壤电阻率;

接地电压、交流电压测量

环境温度湿度

23℃±5℃,75%rh以下

电    源

DC 9V 6节LR14干电池连续待机100小时以上

干扰电压

<20V应避免)

干扰电流

<2A应避免)

测R时电极间距

a>5d

ρ时电极间距

a>20h

辅助接地电阻值

基准条件<100Ω,工作条件<5kΩ

量    程

接地电阻:0.00Ω~30.00kΩ

土壤电阻率:0.00Ωm~9999kΩm

接地电压:0.00V~600.0V

测量方式

精密4线、3线法测量、简易2线测量接地电阻

测量方法

接地电阻:额定电流变极法

土壤电阻率:四极法

接地电压:平均值整流(S-ES接口间)

测试频率

128Hz

短路测试电流

AC>20mA

开路测试电压

AC 28V max

测试电压波形

正弦波

电极间距范围

可设定1m~100m

换    档

接地电阻:0.00Ω~30.00kΩ全自动换档

土壤电阻率:0.00Ωm~9000kΩm全自动换档

背    光

可控灰白色背光,适合昏暗场所使用

显示模式

4位超大LCD显示,灰白色背光

测量指示

测量中LED闪烁

LCD尺寸

111mm×68mm

LCD显示域

108mm×65mm

仪表尺寸

长宽高:240mm×188mm×85mm

标准测试线

4条:红色15m,黑色15m,黄色10m,绿色10m各1条

简易测试线

2条:黄色1.5m,绿色1.5m各1条

辅助接地棒

4根

测量时间

对地电压:约3次/秒

接地电阻、土壤电阻率:约7秒/次

线路电压

AC600V以下测量(接地电压测量功能不能用于测量商用电)

数据存储

500组,“MEM”存储指示,显示“FULL”符号表示存储已满

数据查阅

查阅数据时“MR”符号指示

溢出显示

超量程溢出时“OL”符号指示

报警功能

测量值超过报警设定值时发出报警提示

电池电压

电池电压低符号显示

自动关机

APO”指示,开机15分钟后自动关机

功    耗

待机: 约40mA(背光关闭)

开机开背光:约43mA

测量:约75mA(背光关闭)

质    量

仪表: 1280g(含电池)

测试线:1300g

辅助接地棒: 720g(4根)

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-20℃~60℃;70%rh以下

过载保护

测量接地电阻:H-ES-ES各端口间AC 280V/3秒

绝缘电阻

20MΩ以上(电路与外壳之间500V)

耐    压

AC 3700V/rms(电路与外壳之间)

电磁特性

IEC61326(EMC)

适合安规

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2);

IEC61010-031;

IEC61557-1(接地电阻);

IEC61557-5(土壤电阻率);

JJG 366-2004。
